Монтаж разъемов BNC


В нашей стране наиболее распространены три типа разъемов BNC: «под пайку» отечественного производства марки «СР», предназначенные для использования в сетях с волновым сопротивлением 50 Ом и частотой до 10 ГГц, а также «под обжим» и «под накрутку» импортного производства. Существует несколько разновидностей отечественных разъемов «под пайку», отличающихся, в основном, используемыми при их изготовлении материалами, их маркировка состоит из обозначения CP-50-XX-Y, где значение 50 указывает величину волнового сопротивления, XX — число, обозначающее тип разъема, a Y — буква, определяющая материал, из которого выполнена опорная шайба: Ф — фенопласт, С — полистирол, К — керамика, П — полиэтилен, В — высокочастотный пресс-порошок. Разъемы «под пайку» обычно не обеспечивают должного качества соединения, поскольку малейшая неосторожность в припаивании контакта центральной жилы или экрана приводит к тому, что при случайном шевелении кабеля сеть перестает работать, и локализовать сбойный участок оказывается крайне сложно. Поэтому опытные специалисты рекомендуют приобретать разъемы BNC «под обжим», которые не только полностью соответствуют стандарту Ethernet 10Base2, но и крайне просты в монтаже (рис. 5.1).

Рис. 5.1. Разъем BNC «под обжим»:

1— манжета; 2— контактная площадка заземления; 3— разъем; 4 — контакт центрального провода

Такой разъем состоит из трех элементов, продающихся в виде комплекта разделенных деталей, запаянных, как правило, в полиэтиленовую упаковку: это сам разъем с рифленой контактной площадкой заземления, контакт

центрального провода и металлическое цилиндрическое кольцо — манжета. Помимо самого разъема вам понадобится также специальный обжимной инструмент для коаксиального кабеля (рис. 5.2).

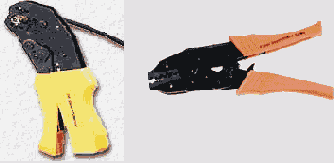

Рис. 5.2. Обжимной инструмент для коаксиального кабеля

Если обжимного инструмента нет под рукой, можно воспользоваться обыкновенными пассатижами, но в этом случае при монтаже следует проявлять особую осторожность. Итак, для того чтобы смонтировать на коаксиальном кабеле разъем BNC, необходимо выполнить такую последовательность действий (рис. 5.3).

  • 1. Ровно обрежьте край коаксиального кабеля таким образом, чтобы на его торце не было зазубрин и скосов. Наденьте на кабель металлическую муфту разъема BNC.

    2. При помощи острого ножа или скальпеля удалите верхний защитный изоляционный слой коаксиального кабеля на расстояние приблизительно 20-25 мм от края. Проделывайте эту процедуру крайне осторожно, чтобы не повредить расположенную под защитным слоем металлическую оплетку. Аккуратно расплетите оплетку экрана и разведите ее в стороны.

    3. Стараясь не повредить центральный проводник, снимите острым ножом или скальпелем защитный слой проводящей жилы коаксиального кабеля на расстояние примерно 5-8 мм. Зачистите центральный проводник ножом или кусочком наждачной бумаги таким образом, чтобы на нем

    не осталось следов защитного покрытия. Наденьте на проводящую жилу контакт центрального провода.

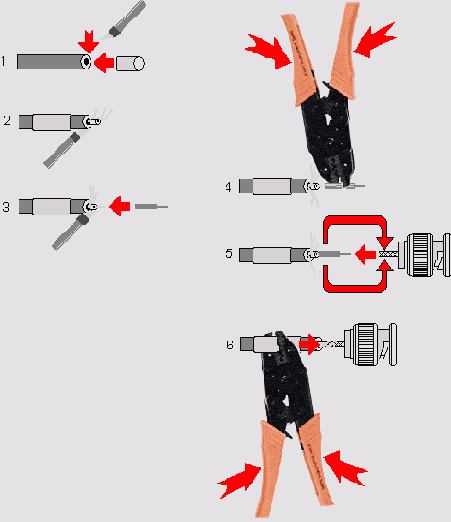

  • Рис. 5.3. Порядок монтажа разъема BNC
  • 4. Посредством обжимного инструмента или тонких плоскогубцев зажмите цилиндрическую часть контакта центрального провода таким образом, чтобы он надежно зафиксировался на проводящей жиле. При отсутствии обжимного инструмента контакт центрального провода можно припаять к проводящей жиле, но при пайке следует проявлять особую аккуратность, внимательно следя за тем, чтобы соединение было надежным.

    5. Наденьте на кабель разъем до щелчка таким образом, чтобы контакт центрального провода показался из соответствующего отверстия во внутренней части разъема. Равномерно обмотайте ранее расплетенные вами проводники экранирующей оплетки вокруг рифленой контактной площадки заземления. Если волокна экранирующей оплетки окажутся слишком длинными, их можно обрезать на требуемое расстояние.



    6. Надвиньте на контактную площадку заземления с обмотанным вокруг нее экранирующим проводником металлическую муфту разъемаи надежно зафиксируйте ее при помощи обжимного инструмента или плоскогубцев. Разъем готов к работе.

  • Повторите эту процедуру необходимое количество раз, смонтировав разъемы BNC на обоих окончаниях каждого из подготовленных вами отрезков коаксиального кабеля.
