Последовательность монтажа разъема


Итак, для того чтобы смонтировать разъем RJ-45 на кабель «витая пара», проделайте следующие операции.

  • 1. Наденьте на кабель «витая пара» защитный колпачок.

    2. Удалите верхний защитный слой кабеля на расстояние 0,5 дюйма (12,5 мм). Как правило, обжимной инструмент имеет специальную режущую'кромку и ограничитель на это расстояние, позволяющий точно проделать указанную процедуру, не выверяя требуемый размер по линейке.

    3. Аккуратно расплетите свитые пары проводников. Зачищать их изоляцию до проводящей жилы не требуется.

    4. Расположите проводники витой пары в порядке, соответствующем выбранной вами схеме заделки кабеля. Всего для восьмижильного кабеля существует три возможные схемы заделки: EIA/TIA-568A, EIA/TIA-568В (рис. 5.12) и Cross-Over, которая предназначена для прямого соединения двух компьютеров без использования концентратора.


  • Рис. 5.12. Схемы заделки восьмижильного кабеля «витая пара»:

    зб - зелено-белый проводник; з— зеленый проводник; об— оранжево-белый

    проводник; о—оранжевый проводник; сб— сине-белый проводник;

    с— синий проводник; кб— коричнево-белый проводник;

    к— коричневый проводник

  • Указанные схемы в целом идентичны, однако следует понимать, что на обоих концах кабеля схема должна быть одинаковой, за исключением случая, когда посредством кабеля «витая пара» напрямую соединяется два компьютера (речь о таком соединении пойдет дальше). Выбор конкретного порядка следования проводников зависит от уже используемой в вашей локальной сети схемы заделки. Если вы создаете сеть заново, выберите любую из этих двух схем и в дальнейшем придерживайтесь именно ее.



    5. В случае если вы используете четырехжильный кабель «витая пара», схема его заделки и расположение в разъеме будут несколько отличаться от описанного выше (рис. 5.13). Проводники располагаются в следующем порядке: оранжево-белый, оранжевый, сине-белый, синий, причем первые три подключаются к контактам разъема с 1 по 3, а последний — к контакту 6.

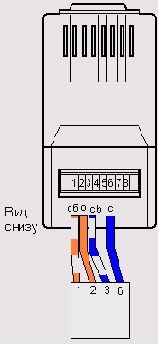

  • Рис. 5.13. Схема заделки четырехжильного кабеля «витая пара»

    1. 6. Расположив проводники соответствующим образом, возьмите в руки разъем RJ-45, переверните его контактами к себе, разместив тыльной стороной к кабелю — так, чтобы крепление замка оказалось на противоположной от кабеля стороне разъема, и до предела надвиньте его на выступающие из кабеля проводники (рис. 5.14).

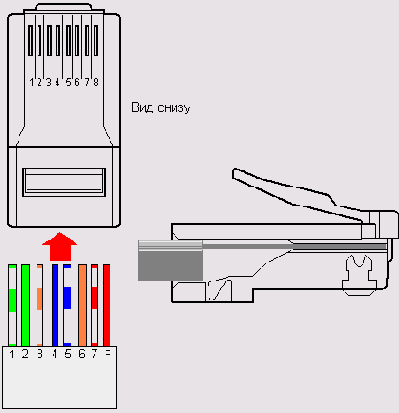

    2. Рис. 5.14. Расположение кабеля «витая пара» в разъеме перед обжимом


    3. 7. Вставьте разъем с кабелем в углубление, расположенное на рабочей поверхности обжимного инструмента, и сильным быстрым нажатием на

      ручки обожмите кабель. При этом выступающие из корпуса разъема контакты и держатель кабеля должны полностью утопиться внутрь разъема. 8. Смонтируйте аналогичным образом все требуемые разъемы RJ-45.
